Ouvrir un fichier IFC en ligne : viewer et audit gratuits

Que fait l'IFC Viewer & Audit ?

Six outils, une seule page web.

Six outils dans une seule page web, tous exécutés dans le navigateur.

Viewer 3D

Affichage temps réel de maquettes de plusieurs dizaines de milliers d'éléments, arborescence spatiale, plans de coupe, mesures et annotations

Audit Flash

Contrôle qualité automatisé : 27 contrôles de socle, jusqu'à 40 avec un profil pays, note de A à F, exports PDF, IDS et BCF

Assistant IA

Chatbot expert BIM qui commente le résultat de l'audit et répond aux questions normatives

IFC Optimizer

Réduction de la taille du fichier sans perte de données sémantiques

IDS Creator

Génération de fiches IDS au format XML buildingSMART, en mode simplifié ou expert

Gesture Controller

Pilotage de la caméra 3D par gestes de la main via webcam (MediaPipe Hands)

Comment ouvrir un fichier IFC en ligne ?

Vous glissez le fichier, il s'affiche en 3D.

Vous glissez votre fichier sur la page. Il est lu localement par un moteur WebAssembly, puis affiché en 3D. Aucun téléversement, aucune file d'attente, aucun logiciel à installer. Les cinq schémas courants sont pris en charge en totalité : IFC2X3, IFC4, IFC4X1, IFC4X2 et IFC4X3. Un modèle exporté depuis Revit, Archicad, Tekla ou Allplan s'ouvre donc sans conversion préalable.

Une fois la maquette chargée, vous naviguez en orbite, vous recadrez sur l'ensemble, vous coupez le modèle pour en explorer l'intérieur, vous cliquez un élément pour lire ses attributs, ses matériaux et ses classifications. Vous pouvez mesurer une distance, calculer une surface, poser une annotation ou dessiner à main levée sur la vue.

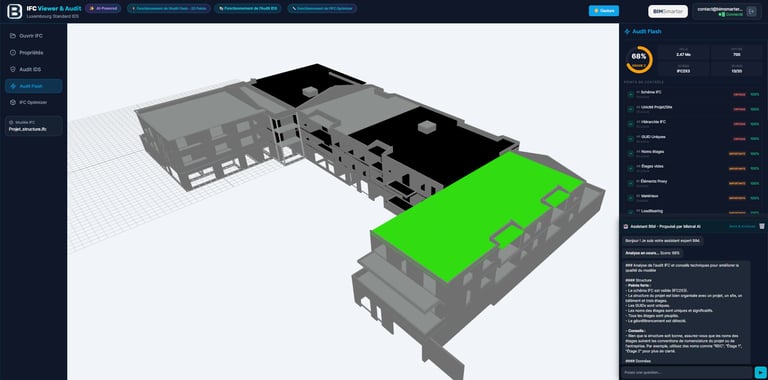

Que vérifie l'Audit Flash sur une maquette IFC ?

27 contrôles de socle, jusqu'à 40 avec un profil pays.

L'Audit Flash évalue le fichier sur 27 contrôles de socle, jusqu'à 40 avec un profil pays, issus des référentiels CRTI-B Luxembourg, Buildwise Belgique, Solibri et buildingSMART. Il s'exécute en moins de 60 secondes et produit un score de 0 à 100 % assorti d'une note.

Structure

9 contrôles de socle, de A1 à A9

ID	Point contrôlé	Criticité	Attendu
A1	Schéma IFCGarantit que le fichier respecte un standard IFC valide (IFC2x3 ou IFC4) pour assurer la compatibilité logicielle.	Critique	FILE_SCHEMA reconnu (IFC2X3, IFC4)
A2	Unicité Projet/SiteVérifie la structure racine pour éviter les doublons de projet ou de site qui perturbent l'import dans les plateformes.	Critique	1 IFCPROJECT et 1 IFCSITE
A3	Hiérarchie IFCConfirme l'arborescence spatiale standard : Projet > Site > Bâtiment > Étage.	Critique	IFCBUILDING + IFCBUILDINGSTOREY
A4	GUID UniquesDétecte les identifiants uniques dupliqués qui causent des conflits dans les exports BCF et écrasent des données.	Critique	0 doublon de GUID
A5	Noms étagesAssure que chaque étage a un nom unique pour éviter la confusion dans les maquettes fédérées.	Importante	Noms uniques
A6	Étages videsIdentifie les étages créés par erreur ou ne contenant aucun objet visible, qui polluent l'arborescence.	Importante	Aucun étage vide
A7	Rattachement spatialVérifie que chaque élément physique est rattaché à la structure spatiale (via IfcRelContainedInSpatialStructure ou IfcRelAggregates). Les éléments orphelins sont invisibles dans l'arborescence et le FM.	Importante	100 % des éléments rattachés
A8	Élévations d'étageL'attribut Elevation de chaque IfcBuildingStorey doit être renseigné, distinct des autres étages du même bâtiment, et croissant. Sans lui, les plans de coupe automatiques, les calculs thermiques et l'empilement des niveaux en maquette fédérée sont faussés.	Importante	Elevation renseignée, unique et croissante par bâtiment
A9	Référence circulaireUn élément de la structure spatiale ne doit jamais être son propre ancêtre via IfcRelAggregates. Un cycle rend l'arborescence impossible à parcourir et fait boucler indéfiniment les viewers et les moteurs d'export.	Critique	Aucun cycle dans l'arbre d'agrégation

Données

9 contrôles de socle, de B1 à B9

ID	Point contrôlé	Criticité	Attendu
B1	Éléments ProxyLes éléments « Proxy » sont des géométries non classifiées (fourre-tout). Un taux élevé nuit à l'exploitation BIM.	Importante	< 5 % de Proxy
B2	MatériauxVérifie que les matériaux sont bien assignés aux objets pour permettre les quantitatifs et les simulations énergétiques.	Importante	≥ 80 % avec matériaux
B3	LoadBearingLa propriété « LoadBearing » (porteur) est essentielle pour distinguer la structure du second œuvre.	Importante	Propriété renseignée
B4	IsExternalLa propriété « IsExternal » permet de distinguer l'enveloppe thermique du cloisonnement interne.	Moyenne	Propriété renseignée
B5	Noms instancesLes noms d'objets (Name) doivent être explicites (ex. « Mur Béton 20cm ») et non génériques pour être lisibles.	Importante	Noms significatifs
B6	BaseQuantitiesVérifie la présence des « BaseQuantities » (aires, volumes nets et bruts) calculées selon les règles standardisées.	Moyenne	Quantités exportées
B7	GéoréférencementEssentiel pour positionner le bâtiment dans son environnement réel (Lambert, LUREF) et superposer les maquettes. Évalué par niveau LoGeoRef 10 à 50.	Critique	Coordonnées géographiques définies (LoGeoRef ≥ 20)
B8	États (Status)La propriété Status (NEW, EXISTING, DEMOLISH, TEMPORARY) des Pset_*Common indique l'état de chaque élément (neuf, existant, à démolir). Exigée par le CRTI-B dès l'APD.	Importante	Status renseigné (NEW, EXISTING, DEMOLISH ou TEMPORARY)
B9	USERDEFINED ⇒ ObjectTypeLorsqu'un élément a un PredefinedType = USERDEFINED, l'attribut ObjectType doit préciser le type réel (exigence Buildwise IP51). Sinon, l'élément reste sémantiquement indéfini.	Importante	ObjectType renseigné si PredefinedType = USERDEFINED

Qualité

5 contrôles de socle : A10, puis C1 à C4

ID	Point contrôlé	Criticité	Attendu
A10	Collisions géométriquesDétection d'interpénétrations entre volumes englobants (AABB) : éléments structurels entre eux, et réseaux MEP contre structure. Indicateur de pré-synthèse : une AABB ne prouve pas une collision réelle sur géométrie exacte.	Importante	Aucune interpénétration détectée sur l'échantillon
C1	EspacesLes « IfcSpace » (pièces, locaux) sont indispensables pour le facility management (FM) et les calculs thermiques.	Importante	IFCSPACE présents
C2	OuverturesVérifie que les portes et fenêtres sont bien « hébergées » (fill) dans des murs, et non flottantes.	Importante	Portes et fenêtres insérées
C3	Classification IFCLes classifications facilitent le tri, le chiffrage et les appels d'offres standardisés. Au Luxembourg, le CRTI-B impose Uniformat II niveau 3 (ex. B2010) ; en Belgique, Buildwise référence BB/SfB.	Importante	Éléments classifiés (Uniformat II niveau 3 au Luxembourg, BB/SfB en Belgique)
C4	Taille fichierUn fichier trop lourd ralentit les viewers et la synthèse. Visez la compacité et purgez les données inutiles.	Moyenne	< 300 Mo

MEP

4 contrôles de socle, de D1 à D4

ID	Point contrôlé	Criticité	Attendu
D1	Systèmes MEPVérifie que les réseaux (gaines, tuyaux) sont bien organisés en systèmes logiques (soufflage, reprise, ECS, etc.).	Importante	IFCSYSTEM définis
D2	Ports MEPLes connecteurs (IfcDistributionPort) permettent l'analyse de flux et la continuité des réseaux entre objets.	Importante	Ports présents
D3	Zones CVCLes zones thermiques (IfcZone) regroupent les espaces pour les besoins des calculs énergétiques.	Importante	IFCZONE définies
D4	Connectivité MEPChaque tronçon de réseau (IfcPipeSegment, IfcDuctSegment, IfcFlowSegment) doit porter au moins une connexion IfcDistributionPort. Un tronçon isolé est exclu des analyses de flux et des calculs énergétiques.	Moyenne	Tronçons raccordés via IfcRelConnectsPortToElement

Avec un profil pays, l'audit ajoute 13 contrôles du fichier lui-même : structure STEP (ISO 10303-21, 3 contrôles), en-tête IFC (buildingSMART ISG-2008, 7 contrôles), identifiants et entités (ISO 16739-1 / EXPRESS, 3 contrôles). Le profil International (buildingSMART) active 37 contrôles, les profils CRTI-B Luxembourg et Buildwise Belgique en activent 40.

27: contrôles de socle
37: contrôles actifs, profil International (buildingSMART)
40: contrôles actifs, profil CRTI-B Luxembourg
40: contrôles actifs, profil Buildwise Belgique

Comment lire la note d'audit ?

De A à F, selon le score.

Note	Score	Lecture
A	90 à 100 %	Maquette exploitable en l'état
B	80 à 89 %	Quelques manques, corrections rapides
C	65 à 79 %	Reprise nécessaire avant livraison
D	50 à 64 %	Défauts structurels, retour au producteur
F	moins de 50 %	Maquette non conforme

Chaque point est également noté individuellement : au-dessus de 90 il est réussi, au-dessus de 50 il déclenche un avertissement, en dessous il est en échec. Vous savez donc immédiatement quoi corriger en premier.

Tableau de bord de l'audit IDS dans l'IFC Viewer BIMsmarter : score de conformité en pourcentage, détail des spécifications réussies et échouées, et assistant IA

Que peut-on exporter après un audit ?

PDF, BCF 2.1 et IDS.

Trois sorties, chacune destinée à un usage précis.

Rapport PDF : score, détail des contrôles avec leur criticité (27 contrôles de socle, jusqu'à 40 avec un profil pays), et synthèse rédigée par l'IA. Format prêt à joindre à un compte rendu de réunion.
Fichier BCF 2.1 : un topic par point échoué, avec la position de caméra du viewer et les identifiants des éléments non conformes. Importable directement dans BIMcollab, Solibri ou Navisworks.
Fichier IDS : les points échoués traduits en exigences machine, au schéma buildingSMART. À renvoyer au producteur de la maquette, qui corrige puis se fait réauditer sur la même base.

C'est ce dernier export qui boucle le cycle qualité : audit, IDS généré, envoi au producteur BIM, correction, réaudit. Aucune reformulation manuelle des exigences entre les deux passes.

Vos fichiers IFC restent-ils confidentiels ?

Oui : le fichier ne quitte jamais votre navigateur.

Oui, et c'est un choix d'architecture, pas une promesse commerciale. Le fichier IFC ne quitte jamais votre navigateur. L'analyse, l'audit et l'optimisation s'exécutent en WebAssembly, sur votre machine. Aucune géométrie, aucune propriété, aucun contenu de la maquette n'est transmis.

Seules des métadonnées d'audit sont envoyées à l'IA pour rédiger la synthèse : le score global, le nombre d'entités, le schéma IFC et le nombre de points réussis ou échoués. Sur un projet public luxembourgeois ou un marché soumis à confidentialité, cette distinction change tout.

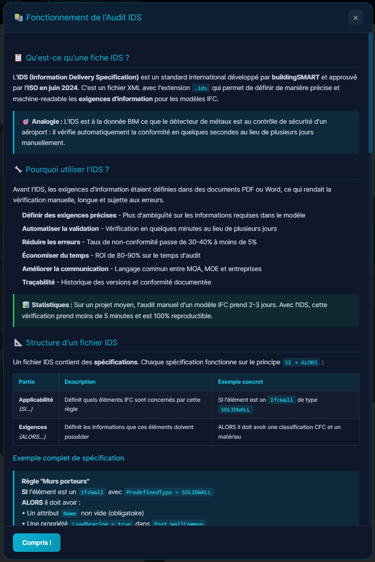

Comment créer une fiche IDS sans écrire de XML ?

Deux modes : simplifié ou expert.

L'IDS Creator propose deux modes.

Le mode simplifié repose sur 17 modèles prédéfinis adossés aux référentiels GID Luxembourg : 8 pour la structure (mur porteur, cloison, dalle, espace, porte coupe-feu, fenêtre, poteau, poutre) et 9 pour le MEP (gaine de ventilation, tuyau, chemin de câbles, luminaire, équipement sanitaire, bouche d'air, sprinkler, prise électrique). Vous cochez ce que vous voulez contrôler, le XML est généré.

Le mode expert donne la main sur 27 classes IFC, la cardinalité de chaque exigence et des motifs de validation par expression régulière. Les listes d'entités, de property sets et de propriétés sont chargées depuis le référentiel buildingSMART, ce qui évite l'erreur la plus fréquente : un nom de propriété inventé qui ne correspond à rien dans le modèle et produit un audit à zéro correspondance.

Les fichiers produits sont conformes au schéma IDS de buildingSMART, standard officiel de buildingSMART International depuis le 1er juin 2024, conçu pour porter les exigences d'information au sens de l'ISO 19650. L'adaptation IFC2X3 est automatique : les équipements MEP qui n'existent qu'en version Type dans ce schéma sont convertis à la génération.

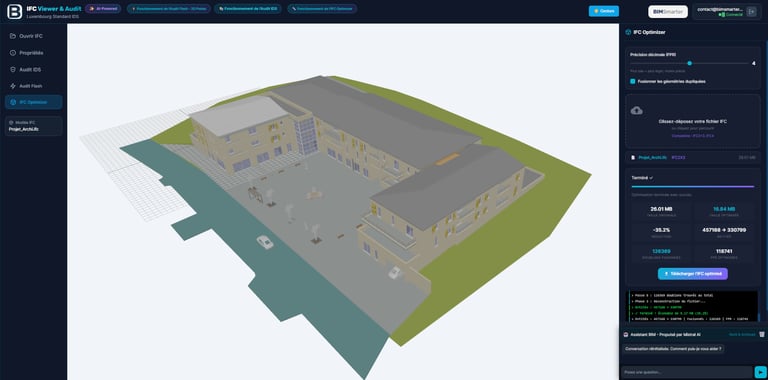

Comment réduire la taille d'un fichier IFC trop lourd ?

Trois techniques, toutes locales.

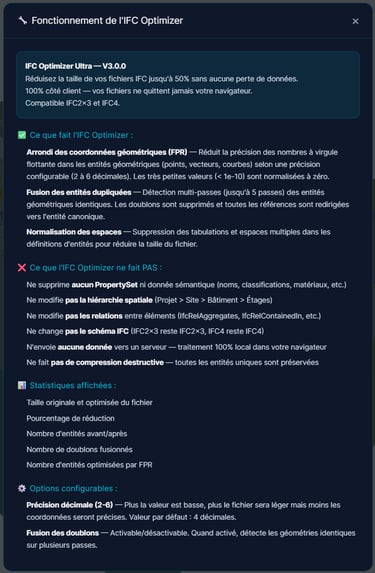

L'IFC Optimizer combine trois techniques, toutes exécutées localement, en préservant l'intégrité sémantique du modèle.

Technique	Gain typique
Fusion des entités dupliquées	10 à 30 %
Réduction de précision des coordonnées	5 à 15 %
Normalisation des espaces	1 à 2 %

L'optimiseur ne supprime aucun property set, ne modifie pas la hiérarchie spatiale et ne change pas le schéma IFC. Un fichier optimisé reste strictement le même modèle, en plus léger.

Questions fréquentes

L'IFC Viewer est-il gratuit ?

Oui, intégralement. Le viewer 3D, l'Audit Flash, la création d'IDS et les exports PDF et BCF sont accessibles sans aucun mur de licence. Un compte gratuit est nécessaire pour conserver l'historique de vos audits. Aucune carte bancaire n'est demandée.

Faut-il installer un logiciel ou un plugin ?

Non. Tout fonctionne dans un navigateur récent. Aucune installation, aucune extension, aucun droit administrateur nécessaire sur le poste.

Quels schémas IFC sont pris en charge ?

IFC2X3, IFC4, IFC4X1, IFC4X2 et IFC4X3, tous en support complet. Les modèles IFC2X3, encore très répandus au Benelux, bénéficient d'adaptations automatiques sur les entités MEP et les énumérations.

Mon fichier IFC est-il envoyé sur un serveur ?

Non. Le traitement est intégralement local, en WebAssembly. Seules des métadonnées d'audit anonymes, sans contenu de maquette, sont transmises pour générer la synthèse rédigée par l'IA.

Peut-on comparer deux versions d'une même maquette ?

Oui. Chaque audit est conservé dans un historique. La fonction de comparaison affiche l'écart de score entre deux audits et signale, point par point, ce qui s'est amélioré ou dégradé entre les deux versions.

L'export BCF fonctionne-t-il avec Solibri et BIMcollab ?

Oui. Le fichier généré est au format BCF 2.1, importable dans BIMcollab, Solibri, Navisworks et tout outil compatible avec ce standard.

L'Audit Flash remplace-t-il un model checker comme Solibri ?

Non, et ce n'est pas son rôle. L'Audit Flash contrôle la qualité des données du fichier IFC : structure, propriétés, classifications, systèmes MEP. La clash detection multi-maquettes, les règles de vérification personnalisées et la gestion d'issues dans la durée restent le terrain des model checkers payants. Les deux se combinent : l'audit filtre les maquettes défectueuses avant de lancer une coordination complète.

Pour aller plus loin

Si vous découvrez l'IDS, commencez par le guide pratique de la validation IFC par IDS, qui détaille la méthode pas à pas.
Pour comprendre le gain de temps réel face au contrôle manuel, lisez IDS vs audit manuel.
Pour situer l'outil parmi les solutions gratuites du marché, le comparatif 2026 des viewers et checkers BIM gratuits passe six outils au crible.
Et pour le contexte normatif au Benelux, la page Normes BIM au Luxembourg et en Belgique recense les références officielles.

Un fichier IFC, une page web, aucune installation.

Ouvrez, visualisez, auditez, corrigez.

Auditer un fichier IFC Voir les autres outils
