Que fait l'IFC Viewer & Audit ?
Six outils dans une seule page web, tous exécutés dans le navigateur.
| Outil | Ce qu'il fait |
|---|---|
| Viewer 3D | Affichage temps réel de maquettes de plusieurs dizaines de milliers d'éléments, arborescence spatiale, plans de coupe, mesures et annotations |
| Audit Flash | Contrôle qualité automatisé sur 20 points, note de A à F, exports PDF, IDS et BCF |
| Assistant IA | Chatbot expert BIM qui commente le résultat de l'audit et répond aux questions normatives |
| IFC Optimizer | Réduction de la taille du fichier sans perte de données sémantiques |
| IDS Creator | Génération de fiches IDS au format XML buildingSMART, en mode simplifié ou expert |
| Gesture Controller | Pilotage de la caméra 3D par gestes de la main via webcam (MediaPipe Hands) |
Comment ouvrir un fichier IFC en ligne ?
Vous glissez votre fichier sur la page. Il est lu localement par un moteur WebAssembly, puis affiché en 3D. Aucun téléversement, aucune file d'attente, aucun logiciel à installer. Les cinq schémas courants sont pris en charge en totalité : IFC2X3, IFC4, IFC4X1, IFC4X2 et IFC4X3. Un modèle exporté depuis Revit, Archicad, Tekla ou Allplan s'ouvre donc sans conversion préalable.
Une fois la maquette chargée, vous naviguez en orbite, vous recadrez sur l'ensemble, vous coupez le modèle pour en explorer l'intérieur, vous cliquez un élément pour lire ses attributs, ses matériaux et ses classifications. Vous pouvez mesurer une distance, calculer une surface, poser une annotation ou dessiner à main levée sur la vue.

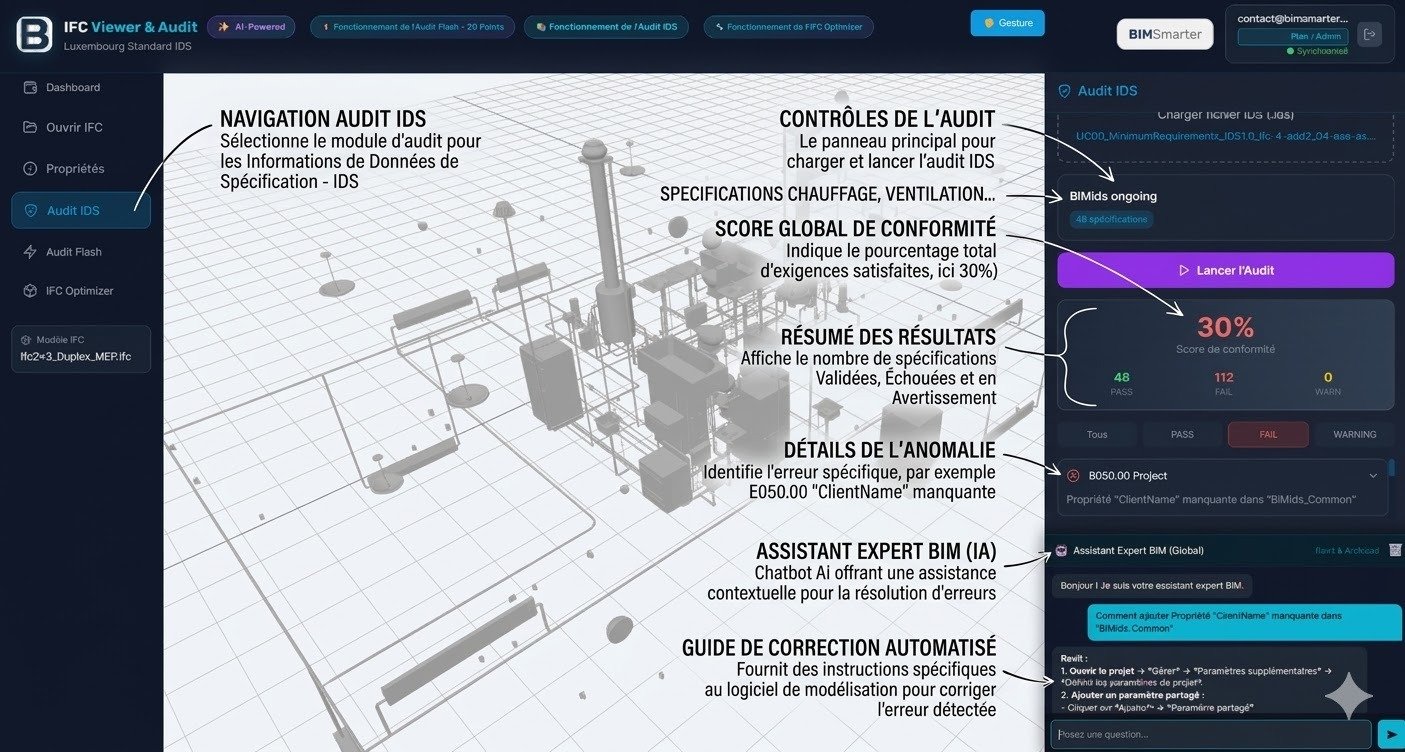

Que vérifie l'Audit Flash sur une maquette IFC ?
L'Audit Flash évalue le fichier sur 20 points de contrôle issus des référentiels CRTI-B Luxembourg, Buildwise Belgique, Solibri et buildingSMART. Il s'exécute en moins de 60 secondes et produit un score de 0 à 100 % assorti d'une note.
Structure (4 points critiques)
| ID | Point contrôlé |
|---|---|
| A1 | Le schéma IFC déclaré est reconnu |
| A2 | Exactement un IfcProject et un IfcSite |
| A3 | Hiérarchie standard Projet, Site, Bâtiment, Étage |
| A4 | Aucun GlobalId en doublon |
Données (7 points)
| ID | Point contrôlé |
|---|---|
| A5 | Chaque étage porte un nom distinct |
| A6 | Détection des étages sans aucun élément |
| B1 | Moins de 5 % de géométries non classifiées (IfcBuildingElementProxy) |
| B2 | Au moins 80 % des éléments ont un matériau assigné |
| B3 | Propriété LoadBearing présente sur les murs et les dalles |
| B4 | Drapeau IsExternal renseigné dans les property sets |
| B5 | Noms d'instances explicites, pas de « Wall » ni « Slab » génériques |
| B6 | Quantités calculées présentes (BaseQuantities) |
| B7 | Géoréférencement présent sur IfcSite |
Qualité (4 points)
| ID | Point contrôlé |
|---|---|
| C1 | Présence d'IfcSpace pour le facility management et les calculs thermiques |
| C2 | Portes et fenêtres correctement insérées dans les murs |
| C3 | Système de classification validé : LOT-ART, Uniclass, OmniClass ou BB/SfB |
| C4 | Taille de fichier sous la cible de 300 Mo |
MEP et fluides (3 points)
| ID | Point contrôlé |
|---|---|
| D1 | Définitions IfcSystem pour le CVC, la plomberie et l'électricité |
| D2 | Connecteurs IfcDistributionPort valides |
| D3 | Définitions IfcZone pour les calculs thermiques |
Comment lire la note d'audit ?
| Note | Score | Lecture |
|---|---|---|
| A | 90 à 100 % | Maquette exploitable en l'état |
| B | 80 à 89 % | Quelques manques, corrections rapides |
| C | 65 à 79 % | Reprise nécessaire avant livraison |
| D | 50 à 64 % | Défauts structurels, retour au producteur |
| F | moins de 50 % | Maquette non conforme |
Chaque point est également noté individuellement : au-dessus de 90 il est réussi, au-dessus de 50 il déclenche un avertissement, en dessous il est en échec. Vous savez donc immédiatement quoi corriger en premier.
Que peut-on exporter après un audit ?
Trois sorties, chacune destinée à un usage précis.
- Rapport PDF : score, détail des 20 points avec leur criticité, et synthèse rédigée par l'IA. Format prêt à joindre à un compte rendu de réunion.
- Fichier BCF 2.1 : un topic par point échoué, avec la position de caméra du viewer et les identifiants des éléments non conformes. Importable directement dans BIMcollab, Solibri ou Navisworks.
- Fichier IDS : les points échoués traduits en exigences machine, au schéma buildingSMART. À renvoyer au producteur de la maquette, qui corrige puis se fait réauditer sur la même base.
C'est ce dernier export qui boucle le cycle qualité : audit, IDS généré, envoi au producteur BIM, correction, réaudit. Aucune reformulation manuelle des exigences entre les deux passes.
Vos fichiers IFC restent-ils confidentiels ?
Oui, et c'est un choix d'architecture, pas une promesse commerciale. Le fichier IFC ne quitte jamais votre navigateur. L'analyse, l'audit et l'optimisation s'exécutent en WebAssembly, sur votre machine. Aucune géométrie, aucune propriété, aucun contenu de la maquette n'est transmis.
Seules des métadonnées d'audit sont envoyées à l'IA pour rédiger la synthèse : le score global, le nombre d'entités, le schéma IFC et le nombre de points réussis ou échoués. Sur un projet public luxembourgeois ou un marché soumis à confidentialité, cette distinction change tout.
Comment créer une fiche IDS sans écrire de XML ?
L'IDS Creator propose deux modes. Le mode simplifié repose sur 17 modèles prédéfinis adossés aux référentiels GID Luxembourg : 8 pour la structure (mur porteur, cloison, dalle, espace, porte coupe-feu, fenêtre, poteau, poutre) et 9 pour le MEP (gaine de ventilation, tuyau, chemin de câbles, luminaire, équipement sanitaire, bouche d'air, sprinkler, prise électrique). Vous cochez ce que vous voulez contrôler, le XML est généré.
Le mode expert donne la main sur 27 classes IFC, la cardinalité de chaque exigence et des motifs de validation par expression régulière. Les listes d'entités, de property sets et de propriétés sont chargées depuis le référentiel buildingSMART, ce qui évite l'erreur la plus fréquente : un nom de propriété inventé qui ne correspond à rien dans le modèle et produit un audit à zéro correspondance.
Les fichiers produits sont conformes au schéma IDS de buildingSMART, standard approuvé par l'ISO en juin 2024. L'adaptation IFC2X3 est automatique : les équipements MEP qui n'existent qu'en version Type dans ce schéma sont convertis à la génération.
Comment réduire la taille d'un fichier IFC trop lourd ?
L'IFC Optimizer combine trois techniques, toutes exécutées localement, en préservant l'intégrité sémantique du modèle.
| Technique | Gain typique |
|---|---|
| Fusion des entités dupliquées | 10 à 30 % |
| Réduction de précision des coordonnées | 5 à 15 % |
| Normalisation des espaces | 1 à 2 % |
L'optimiseur ne supprime aucun property set, ne modifie pas la hiérarchie spatiale et ne change pas le schéma IFC. Un fichier optimisé reste strictement le même modèle, en plus léger.
Questions fréquentes
L'IFC Viewer est-il gratuit ?
Oui, il existe un plan gratuit qui donne accès au viewer 3D, à l'Audit Flash et aux exports. Les plans supérieurs augmentent le nombre d'audits conservés dans l'historique : 5 en gratuit, 50 en Pro, 200 en Enterprise.
Faut-il installer un logiciel ou un plugin ?
Non. Tout fonctionne dans un navigateur récent. Aucune installation, aucune extension, aucun droit administrateur nécessaire sur le poste.
Quels schémas IFC sont pris en charge ?
IFC2X3, IFC4, IFC4X1, IFC4X2 et IFC4X3, tous en support complet. Les modèles IFC2X3, encore très répandus au Benelux, bénéficient d'adaptations automatiques sur les entités MEP et les énumérations.
Mon fichier IFC est-il envoyé sur un serveur ?
Non. Le traitement est intégralement local, en WebAssembly. Seules des métadonnées d'audit anonymes, sans contenu de maquette, sont transmises pour générer la synthèse rédigée par l'IA.
Peut-on comparer deux versions d'une même maquette ?
Oui. Chaque audit est conservé dans un historique. La fonction de comparaison affiche l'écart de score entre deux audits et signale, point par point, ce qui s'est amélioré ou dégradé entre les deux versions.
L'export BCF fonctionne-t-il avec Solibri et BIMcollab ?
Oui. Le fichier généré est au format BCF 2.1, importable dans BIMcollab, Solibri, Navisworks et tout outil compatible avec ce standard.
Pour aller plus loin
Si vous découvrez l'IDS, commencez par le guide pratique de la validation IFC par IDS, qui détaille la méthode pas à pas. Pour comprendre le gain de temps réel face au contrôle manuel, lisez IDS vs audit manuel. Et pour le contexte normatif au Benelux, la page Normes BIM au Luxembourg et en Belgique recense les références officielles.
